En 2026, la bonne gestion de l’air dans les constructions, et notamment la ventilation de sous-face, est plus que jamais un enjeu capital. Pour les professionnels du bâtiment comme pour les propriétaires, comprendre les mécanismes et les erreurs à éviter est essentiel. Un dimensionnement inadéquat ou une installation défectueuse peuvent engendrer de graves pathologies, coûtant cher en réparations et compromettant la pérennité de l’ouvrage.
Voici les points clés à retenir pour une ventilation réussie et pérenne :
- 🌬️ La ventilation de sous-face est vitale pour la santé de la toiture et de l’ensemble du bâtiment, prévenant l’accumulation d’humidité.
- 📏 Le sous-dimensionnement est une erreur coûteuse, menant à des problèmes de condensation, moisissures et dégradations structurelles.
- 🛠️ Le placement des bouches, la conception des réseaux aérauliques (gaines) et l’installation du groupe moteur-ventilateur sont des étapes techniques critiques.
- ⚖️ L’équilibrage final du système est indispensable pour garantir l’efficacité et la longévité de l’installation, en évitant les surcoûts.
- 📚 Les normes et DTU français (comme le DTU 40 ou le 68.3) sont des boussoles techniques à suivre impérativement pour toute construction ou rénovation.
L’importance cruciale de la ventilation de sous-face pour la pérennité des structures
La ventilation de sous-face, souvent perçue comme un détail technique, est en réalité un pilier fondamental de la durabilité et de la salubrité d’un bâtiment. Que ce soit sous la toiture, derrière un bardage, ou dans les espaces confinés de l’isolation, une circulation d’air adéquate permet d’évacuer l’humidité, de réguler les températures et de prévenir les désordres. Ignorer cette exigence, c’est s’exposer à des pathologies graves et onéreuses, affectant la construction dans son ensemble.
Dans cet article, nous plongerons au cœur des enjeux du dimensionnement de la ventilation, en décryptant les erreurs courantes qui peuvent plomber un projet. Nous explorerons les normes, les méthodes d’exécution et les solutions concrètes pour garantir une aération optimale, protégeant ainsi vos investissements et la qualité de vie des occupants.
Définition et principes : Démystifier la ventilation en toiture

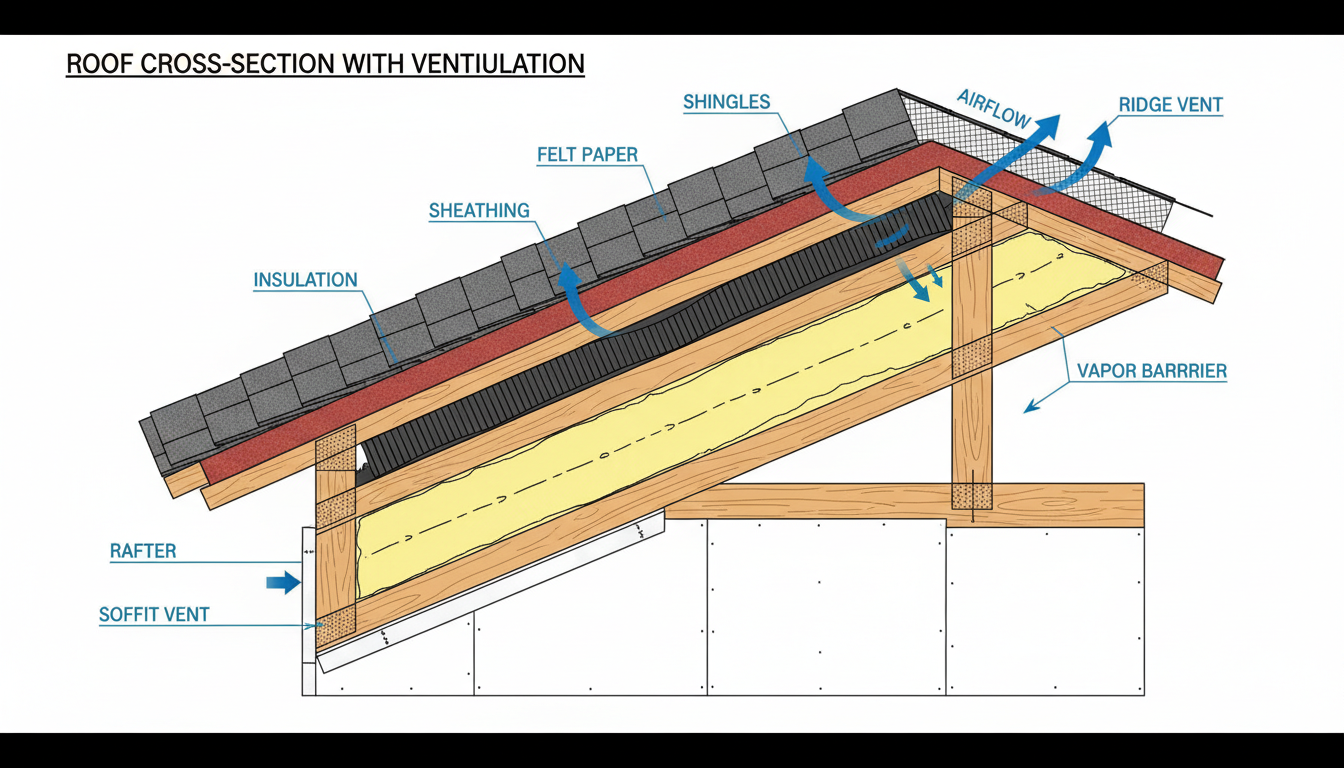

Pour comprendre les enjeux, commençons par éclaircir quelques termes techniques. La ventilation de sous-face fait référence à la circulation d’air entre la sous-face des matériaux de couverture (comme les tuiles ou ardoises) et la couche d’isolation ou le support de toiture. Son objectif principal est d’éviter l’accumulation de vapeur d’eau qui, au contact de surfaces froides, se transformerait en condensation.
- 🌬️ Ventilation de sous-face : Processus d’échange d’air dans l’espace situé sous la couverture, essentiel pour évacuer l’humidité et réguler la température. Un bon système prévient la formation de moisissures et la dégradation des matériaux.
- 💧 Point de rosée : Température à laquelle l’air, saturé en humidité, commence à condenser. C’est un facteur critique à maîtriser dans les calculs d’isolation et de ventilation pour éviter la condensation interstitielle.
- 💨 Pertes de charge : Diminution de la pression de l’air le long d’un conduit ou d’un réseau de ventilation, due aux frottements et aux obstacles (coudes, changements de section). Des pertes excessives réduisent l’efficacité du système et augmentent la consommation énergétique.
- 📐 Débit hygiénique : Volume d’air neuf minimal à apporter dans un espace pour assurer une bonne qualité d’air intérieur, défini par les réglementations. Pour la toiture, on parle davantage de volume d’air évacué par unité de temps.
- 🌿 Pathologies de l’enveloppe : Ensemble des désordres (moisissures, pourriture du bois, dégradations des maçonneries, etc.) affectant les parois d’un bâtiment, souvent liés à des problèmes d’humidité ou de ventilation.
La bonne conception de cet espace de respiration est cruciale pour la longévité d’une toiture, indépendamment du matériau choisi, qu’il s’agisse d’ardoise, de tuile ou de zinc. Une aération efficace contribue à la santé de la charpente, protégeant le bois contre l’humidité et les nuisibles. Pour aller plus loin sur la protection de la structure, n’hésitez pas à consulter notre article sur les traitements préventifs et curatifs du bois de charpente.
Cadre réglementaire : Les DTU, l’ATec et la RE 2020 au service d’une aération performante
En France, la construction et la rénovation sont encadrées par un ensemble de textes réglementaires et normatifs visant à garantir la qualité et la sécurité des ouvrages. Pour la ventilation et la gestion de l’humidité, plusieurs documents sont incontournables.
Le DTU 40 (Documents Techniques Unifiés relatifs aux travaux de couverture) est un exemple de référence normative française. Il stipule, par exemple, les exigences en matière d’espaces de ventilation sous les matériaux de couverture pour évacuer la vapeur d’eau et éviter la condensation. Ces documents précisent les sections minimales d’ouvertures à l’égout et au faîtage, ou les hauteurs de lame d’air requises pour chaque type de couverture. Un autre DTU crucial est le DTU 68.3 qui encadre les installations de Ventilation Mécanique Contrôlée (VMC) dans les logements. Bien que directement lié à la ventilation intérieure, son influence sur l’équilibre hygrométrique du bâtiment est directe et impacte indirectement la nécessité de ventiler la sous-face de la toiture.
La RE 2020 (Réglementation Environnementale 2020), en vigueur depuis le 1er janvier 2022, met l’accent sur la performance énergétique et le confort des occupants, notamment en termes de qualité de l’air. Elle exige une conception rigoureuse des systèmes de ventilation pour limiter les besoins de chauffage et de climatisation, tout en assurant un renouvellement d’air suffisant. Un bâtiment très étanche, caractéristique de la RE 2020, rend la ventilation d’autant plus critique pour prévenir l’accumulation d’humidité, y compris dans les combles et sous les toitures.
Il est également essentiel de se référer aux Avis Techniques (ATec) délivrés par le CSTB, qui valident l’aptitude à l’emploi de produits ou procédés innovants non couverts par les DTU traditionnels. Ces documents apportent des précisions sur leur mise en œuvre, notamment pour la gestion du pare-vapeur et d’autres éléments d’isolation.
Les erreurs de dimensionnement qui pèsent lourd sur la facture
Le dimensionnement est une science précise, mais les erreurs sont fréquentes et leurs conséquences parfois invisibles avant qu’il ne soit trop tard. Pour éviter ces écueils, les professionnels doivent s’armer de rigueur. La ventilation de sous-face est souvent la grande oubliée, avec des répercussions désastreuses.
Erreur n°1 : Le sous-dimensionnement du système de ventilation
C’est sans doute la faute la plus répandue et la plus coûteuse. Un système de ventilation sous-dimensionné ne parvient pas à renouveler l’air suffisamment, ce qui entraîne une stagnation de l’humidité. Dans les combles non ventilés, cette humidité se condense sur les éléments froids de la charpente et de l’isolation, créant un environnement propice aux moisissures, aux champignons lignivores et à la pourriture du bois.
Les conséquences sont multiples et sournoises : dégradation des liteaux, chevrons, voire de la charpente maîtresse, apparition de taches d’humidité et de moisissures sur les plafonds intérieurs. À terme, la structure elle-même peut être compromise, entraînant des réparations lourdes. Le coût de la remise en état dépasse largement celui d’un bon dimensionnement initial. Pour éviter cela, il faut évaluer précisément le volume d’air à ventiler, les sources d’humidité et les exigences réglementaires. C’est une démarche d’ingénierie qui ne laisse pas de place à l’approximation.
Erreur n°2 : Mauvais placement des bouches d’extraction et d’insufflation
Même si le système est correctement dimensionné, un mauvais positionnement des points d’entrée et de sortie d’air peut le rendre inefficace. Dans le contexte de la ventilation de sous-face, cela se traduit par des entrées d’air insuffisantes à l’égout ou des sorties obstruées au faîtage. Si l’air ne peut pas circuler librement, des « zones mortes » sans aération se créent, où l’humidité s’accumule localement.
Les bouches de ventilation doivent être réparties de manière à assurer un balayage efficace de l’ensemble de l’espace sous la toiture. Il faut éviter les obstacles et garantir une distance suffisante pour que le flux d’air ne soit pas perturbé. Pour les systèmes de ventilation mécaniques plus complexes, les bouches d’extraction doivent être placées dans les pièces humides (cuisine, salles de bain, WC) et les entrées d’air dans les pièces de vie (séjour, chambres), en respectant les principes d’un bon balayage pour éviter les courts-circuits et assurer une répartition homogène de l’air renouvelé.
Erreur n°3 : Négligence des sections et longueurs de gaines
Le réseau aéraulique, souvent sous-estimé, joue un rôle capital. Des gaines sous-dimensionnées, trop longues ou présentant trop de coudes, augmentent drastiquement les pertes de charge. Ces pertes réduisent le débit d’air effectif, compromettant la performance du système et le transformant en passoire énergétique et acoustique. Imaginez une tuyauterie trop fine pour une pompe : l’effort est maximal pour un rendement minimal. C’est le même principe pour la ventilation.
Il est crucial de choisir des diamètres de gaines adaptés aux débits requis et de privilégier les tracés les plus directs possibles, avec un minimum de coudes à grand rayon. L’isolation thermique des conduits traversant des zones non chauffées est également primordiale pour éviter la condensation à l’intérieur des gaines. Un bureau d’études spécialisé dans les systèmes de ventilation devrait être sollicité pour ce type de calculs, afin de garantir une efficacité optimale et un faible niveau sonore. Ce sont des considérations cruciales pour la durabilité de votre toiture et de ses fixations.
Ventilation de Sous-Face : Guide Comparatif Interactif
Explorez les différentes méthodes de ventilation des sous-faces, leurs avantages et inconvénients. Cliquez sur chaque méthode pour révéler ses détails et utilisez la barre de recherche pour une navigation rapide.
Développé pour un article sur la ventilation de sous-face. Toutes les données sont fournies à titre indicatif.
Erreur n°4 : Installation incorrecte du groupe moteur-ventilateur
Le cœur du système de ventilation, qu’il soit dédié à la sous-face (plus rare) ou à l’ensemble du logement (VMC), est le groupe moteur-ventilateur. Une installation bâclée peut transformer un appareil performant en source de nuisances et de pannes prématurées. Les vibrations excessives, le bruit et l’inaccessibilité pour la maintenance sont les problèmes les plus fréquents.
Pour une installation réussie, l’emplacement doit être choisi avec soin, loin des zones de vie sensibles au bruit. L’utilisation de supports anti-vibratiles est non négociable. Un espace suffisant doit être aménagé autour de l’appareil pour faciliter les inspections et les changements de filtres. L’isolation acoustique du local technique, si nécessaire, et la bonne évacuation des condensats (pour les systèmes double flux) sont des points à ne pas négliger. Une installation soignée garantit un fonctionnement silencieux et une durée de vie prolongée du système, ce qui est un gage de tranquillité pour l’occupant et une source de fierté pour le professionnel.
Erreur n°5 : Absence d’équilibrage du système
C’est l’étape finale, et pourtant si souvent ignorée. L’équilibrage consiste à s’assurer que les débits d’air sont conformes aux spécifications de conception à chaque point d’entrée et de sortie. Sans cet ajustement précis, le système de ventilation, aussi bien conçu soit-il, ne fonctionnera jamais à son plein potentiel. Certaines pièces seront sur-ventilées, d’autres sous-ventilées, créant des zones d’inconfort et des risques de condensation.
Pour un équilibrage professionnel, des instruments de mesure spécifiques (anémomètre, débitmètre) sont requis. Les registres des bouches d’aération sont ajustés pour atteindre les débits cibles. Pour une VMC double flux, l’équilibre entre l’insufflation d’air neuf et l’extraction d’air vicié est vital pour optimiser la récupération de chaleur et éviter les problèmes de pression dans le bâtiment. L’Agence Qualité Construction (AQC) insiste sur cette étape comme garantie de performance et de pérennité. Un système mal équilibré, c’est comme une voiture aux roues désaxées : elle roule, mais avec une efficacité réduite et une usure prématurée.
Assurer l’excellence technique : La clé contre les pathologies coûteuses
La rénovation ou la construction d’un système de ventilation, en particulier la ventilation de sous-face, demande une expertise technique pointue et une rigueur à chaque étape. Les erreurs de dimensionnement, le mauvais positionnement des bouches, une conception négligée du réseau de gaines, une installation inadéquate du groupe motorisé et l’absence d’équilibrage sont autant de pièges qui peuvent engendrer des pathologies graves et un coût élevé en réparations.
En tant que professionnel de la couverture, de la charpente, ou de la maîtrise d’œuvre, votre rôle est primordial pour garantir la qualité de l’air intérieur, la salubrité des structures et l’efficacité énergétique des habitations. Investir du temps dans la bonne conception et une exécution irréprochable de la ventilation, c’est assurer la pérennité de l’ouvrage et la satisfaction des occupants. En suivant les normes et en adoptant une démarche méthodique, vous évitez non seulement les dégradations liées à l’humidité, mais vous contribuez également à un habitat plus sain et plus durable.
Pourquoi la ventilation de sous-face est-elle si importante pour une toiture ?
La ventilation de sous-face est cruciale car elle permet d’évacuer la vapeur d’eau qui s’accumule sous la couverture et l’isolation. Sans elle, cette humidité condense, provoquant moisissures, pourriture de la charpente, et dégradation des matériaux, réduisant ainsi la durée de vie de la toiture et de la structure.
Quelles sont les principales erreurs de dimensionnement à éviter en ventilation ?
Les erreurs majeures incluent le sous-dimensionnement du système par rapport aux besoins réels, un mauvais positionnement des entrées et sorties d’air, une conception négligée du réseau de gaines (sections inadaptées, coudes trop nombreux), une installation incorrecte du groupe moteur-ventilateur et l’absence d’équilibrage final du système. Chacune peut compromettre l’efficacité et la durabilité.
Comment la RE 2020 influence-t-elle la conception des systèmes de ventilation ?
La RE 2020, avec ses exigences d’étanchéité à l’air des bâtiments, renforce l’importance d’une ventilation contrôlée et bien dimensionnée. Un bâtiment très étanche accumule plus facilement l’humidité si elle n’est pas évacuée efficacement par un système de ventilation performant. Cela inclut la gestion de l’air dans les combles et les sous-faces, même si la RE 2020 se concentre principalement sur la ventilation intérieure.
Quel est le rôle de l’équilibrage dans un système de ventilation ?
L’équilibrage est l’ajustement précis des débits d’air à chaque bouche d’extraction et d’insufflation. Il garantit une répartition homogène de l’air renouvelé, évitant les zones de sur-ventilation ou de sous-ventilation. Sans équilibrage, l’efficacité du système est compromise, entraînant des inconforts, des nuisances acoustiques et une consommation énergétique accrue.
Où trouver des informations fiables pour le dimensionnement et l’installation d’une ventilation ?
Pour les professionnels, les Documents Techniques Unifiés (DTU), notamment le DTU 40 pour les couvertures et le DTU 68.3 pour la VMC, sont des références incontournables. Les Avis Techniques (ATec) du CSTB et les guides de l’ADEME ou de l’Agence Qualité Construction (AQC) offrent également des recommandations précieuses. N’hésitez pas à consulter des bureaux d’études spécialisés.
